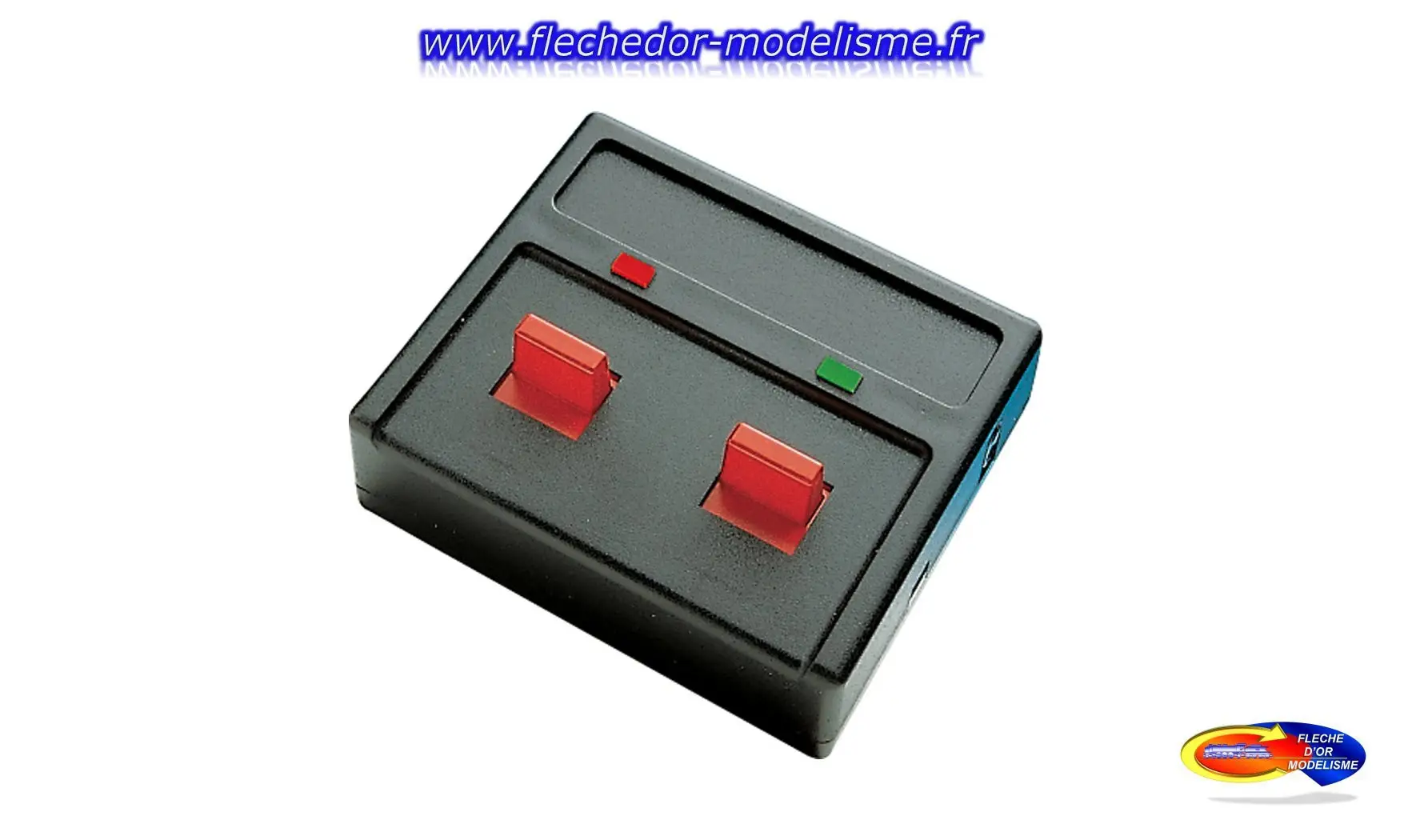

Boîtier commandes signaux lumineux ROCO

Boîtier commandes signaux lumineux ROCO
 Cliquer sur la loupe pour voir le zoom
Boîtier commandes signaux lumineux ROCO
Référence : RO10525
Boîtier de commandes pour deux signaux à deux feux, avec rétro-signalisation et commande des trains, proposé par ROCO. Contenu : 1 boîtier de commande de signaux lumineux, 2 connecteurs mâles, 1 morceau de bande adhésive recto-verso. Ce boîtier commutateur spécial fut conçu en vue de la commande de deux signaux lumineux à deux feux (donc sans relais de commande) avec dans le même temps, la gestion du courant de traction dans les zones d‘arrêt correspondantes (cantons) en fonction de l‘aspect visuel du signal concerné. Emploi : Un câblage détaillé est disponible sur la notice. Le raccordement des signaux lumineux et des zones d‘arrêt au boîtier n‘est possible qu‘à base des fiches plates à trois pôles de notre réf. RO10603 qui ne sont pas fournies avec ce boîtier. Spécialement étudiés en fonction des besoins techniques d‘un réseau de train miniature et parfaitement adaptés aux caractéristiques de ces fiches, des câbles plats à trois conducteurs (réf. RO10623) ainsi que des câbles unipolaires de plusieurs couleurs (réf. RO10630 à RO10638) sont disponibles sur notre site dans la gamme ROCO. ll est vivement conseillé d'utiliser ce type de connecteurs et câbles électriques. L‘alimentation du boîtier en courant “éclairage” ou “commande” (14 Volts en courant alternatif) du boîtier réf. RO10525 se fait par raccordement aux deux bornes latérales à gauche ou à droite. Ce raccordement peut être assuré soit en direct du transformateur par le câble
de raccordement bipolaire réf. RO10619, soit - s‘il y a déjà d‘autres boîtiers des réf. RO10520 ou RO10525 - en emboîtant le boîtier aux autres à l‘aide des deux connecteurs mâles joints à l‘emballage. Le raccordement électrique des signaux se fait par les barrettes (A) et celui des zones d‘arrêt par les barrettes (B). Les barrettes (A) et (B) se trouvent en face avant du boîtier. Fonctions : Dès que l‘alimentation en électricité “éclairage” ou “commande” (courant alternatif) est établie, par les bornes latérales à gauche ou à droite, les deux diodes électroluminescentes s'éclairent pour indiquer l‘aspect actuel des deux signaux raccordés. Dès que le curseur se trouve en position “bas”, le signal est au “rouge” et l‘affichage lumineux correspondant le signale également au rouge. Si par contre, le curseur se trouve en position “haut”, le signal est au “vert”, la zone d‘arrêt correspondante jusqu‘alors coupée est maintenant connectée au courant de traction, et l‘affichage lumineux correspondant passe au vert. S‘il faut raccorder des signaux munis de commandes électromagnétiques (signaux lumineux munis d‘un relais électromagnétique de commande par solénoïdes, ou signaux mécaniques avec commande électromagnétique également par solénoïdes), il est conseillé d'utiliser de préférence les boîtiers de contacteurs doubles avec affichage lumineux réf. RO10520, au cas où la commande électromagnétique du signal à raccorder est munie d‘ interrupteurs de fin de course, ou bien d'utiliser les boîtiers sans affichage lumineux réf. RO10521. Notice détaillée et câblage en français fournie.
Produits disponibles : 1
#10525
2024-12-31 38.9038.90 EUR
.
